Ferramenta para medição de precisão

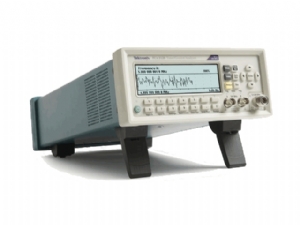

As séries FCA3000 e
FCA3100 de temporizadores/contadores/analisadores reúnem várias funções
diferentes em um instrumento com vários recursos. Com a resolução de
frequência e tempo líder do setor, a série FCA é fornecida no formato
padrão com memória interna profunda e uma taxa rápida de transferência
de dados para a memória interna de 250 mil amostras/s. Além disso, a
exibição de vários parâmetros mostra medições auxiliares ao lado da
medição principal para fornecer rapidamente os resultados de que você
precisa. Com os modos de análise mais abrangentes do setor incluindo
estatísticas de medição histogramas e gráficos de tendências você tem as
ferramentas
necessárias para analisar seu sinal com rapidez e precisão.
Características
• 2 canais de 300 MHz e 1 canal de 3 GHz, frequência máxima 3 GHz, tempo de resolução 100ps, 12 resoluções de frequência digital
•
Medições automatizadas: frequência, período, frequência/período sem
tempo morto, razão intervalo de tempo, erro de intervalo de tempo,
largura de pulso, tempo de subida/descida, ângulo de fase, ciclo de
tarefa, voltagem máxima, voltagem mínima e voltagem pico-a-pico.
• Medições totalizadas.
• Exibição de vários parâmetros.
• Modo: gráfico de tendências, estatísticas de medições e histograma.
• Desvio de Allan.
• Resultado programável de pulso de 0,5 Hz a 50 MHz.
• Streaming contínuo de dados pelo barramento USB/GPIB durante medição.
Conectividade
• Painel traseiro: entradas opcionais, dispositivo USB e porta GPIB (USB e GPIB para conectividade rápida com PCs).
• Entrada de armação externa.
• Saída de oscilador de referência de 10 MHz.
• Software: LabVIEW SignalExpressâ„¢ TE Limited Edition da National Instruments e TimeView.
Benefícios
• 12 resoluções de frequência digital: veja pequenas mudanças na frequência com a líder da indústria resolução de frequência.
•
Tempo de resolução abaixo de 50 ps: captura exatamente detalhes de
sinal com líderes da indústria resolução de tempo de um único tiro.
•
Parâmetro multi-display: leia crítica e valores de medição auxiliar
exibindo com sua frequência principal, tempo, ou medição de fase
rapidamente do seu dispositivo (desempenho).
• Modo de tendência Plot: tendência de medição Plot e graficamente identificar a extensão do drifl e eventos intermitente.
• Modo histograma: descubra problemas de estabilidade ou ruído, visualizando os resultados como um histograma.
•
Modo estatísticas: ver vários valores estatísticos como média, mínima,
máxima e padrão e desvio de Allan para ver como o seu sinal está
mudando.
• Opcional TimeView softmwareâ„¢: transforme seu temporizador /
contador em um analisador de modulação de domínio e ver as mudanças de
frequência ao longo do tempo para realmente caracterizar o desempenho do
seu dispositivo.
• Portas USB e GPIB: facilidade em se conectar a um
computador pessoal para análise posterior ou em um sistema ATE com o
USB no painel traseiro e portas GPIB; um modo de emulação de legado
temporizador / contadores simplifica ainda mais a integração em um
sistema existente ATE.
• Conectividade: controle o seu temporizador /
contador, os dados de log, e simplesmente transferir e documentar seus
resultados com a cópia incluída do software NI LabVIEW SignalExpress.
Três anos de garantia.
